一、内容

初步了解Altium Designer18的操作环境,并通过实际的操作,一步步加深对原理图的认识。

二、知识点

在Windows操作系统下,Altium Designer将原理图设计、PCB绘制编辑等技术的完美融合,而在Altium Designer的使用中,需要有大量的元件作为支撑,部分的AD原件库可直接从KiCad 官方(转载一篇嘉立创社区的帖子,可供参考:http://club.szlcsc.com/article/details_38606_1.html)获取,另一方面,自己手动绘制原件及封装也是一种途径,从而不断积累属于自己的AD库。
本阶段的学习,主要是通过对STM32F103C8T6最小系统的原理图绘制,更好的认识该软件,也为后期的学习打下基础。
首先,建立一个工程文件夹,其中包括:原理图、PCB、原理图库和PCB库(原理图库和PCB库用于存储自己制作的原理图和封装图)。
1.绘制C8T6芯片

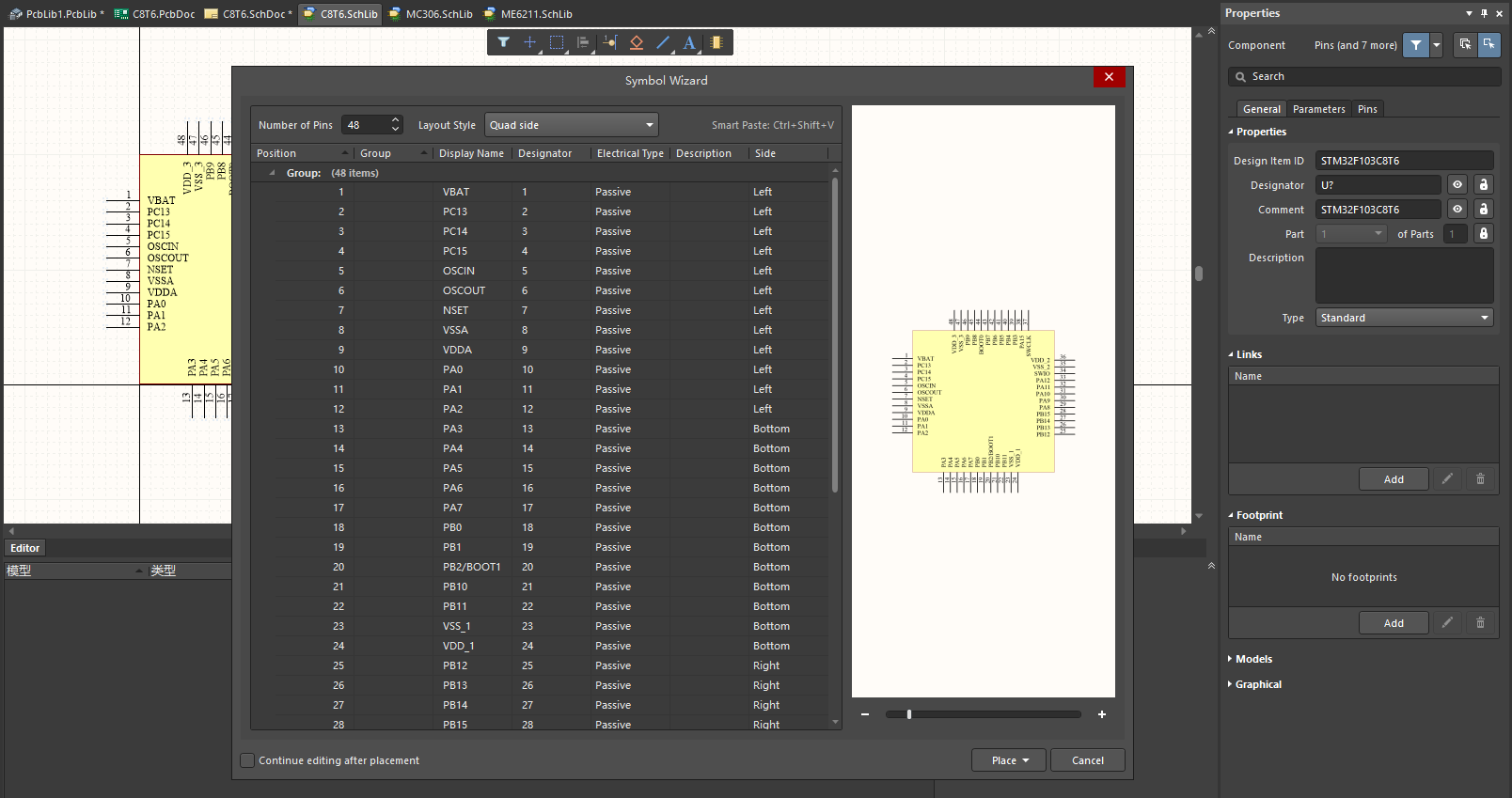

在新建的原理图库中创建一个新项目,自主命名,随后在网格内放置合适大小的矩形块和48根引脚线,并在工具栏下的Sybol Wizard选项栏中设置相关参数,具体参数如下图所示。
在这里插入图片描述
参数设置完成之后,调整矩形块和各引脚的位置,使其更为美观,最后保存使用。
2.C8T6芯片的封装
在新建的PCB库中创建一个新项目,自主命名,在工具栏下的[email protected] Compliant Footprint Wizard选项栏中设置相关参数(此处的参数需参考C8T6数据手册中的芯片封装部分,芯片数据手册可在alldatasheet.com中查询),具体设置界面如下图所示。
在这里插入图片描述
参数设置完成之后,随即按照引导步骤完全并保存即可,最后的PCB的3D模型如下图所示。在这里插入图片描述最后,在Footprint中将绘制的C8T6原理图同封装图相连接,连接方式如下图所示,即构成一个完整的AD模型,可供之后使用。
在这里插入图片描述另外,原理图和封装图的制作方式不是唯一的,当我们做绘制原理图时,若需要补充的数据较多,可通过EXCEL的方式导入相关参数;封装图的制作也可通过手绘的方式,逐层完成,下面就以MC306(32.768kHz晶振)为例,介绍手绘PCB库的过程。
3.MC306芯片封装

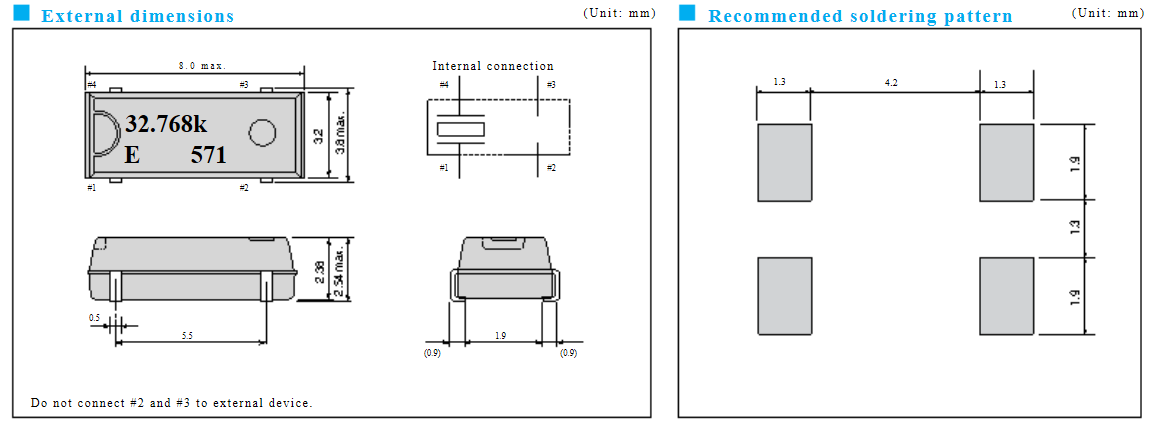

同上,首先在新建的PCB库中创建一个新项目,自主命名,然后查阅MC306的封装说明,封装说明图如下所示,从中我们可以MC306芯片的尺寸大小以及各引脚之间相应的位置。

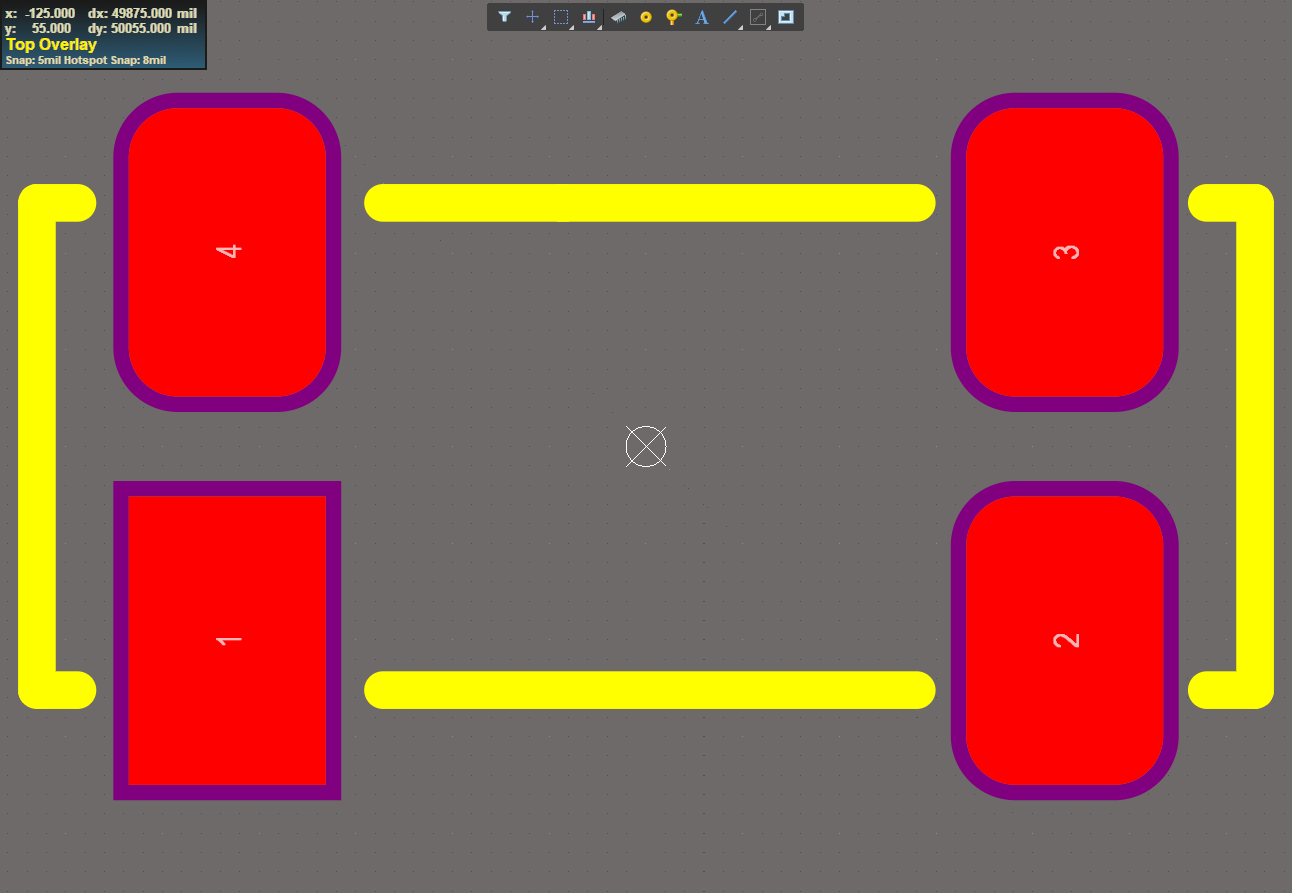

在这里插入图片描述根据MC306的封装数据,首先在最底层放置相应的焊盘,并调整好位置,然后在最顶层绘制相应的轮廓,最后保存即可,其最终封装如下图所示。
在这里插入图片描述

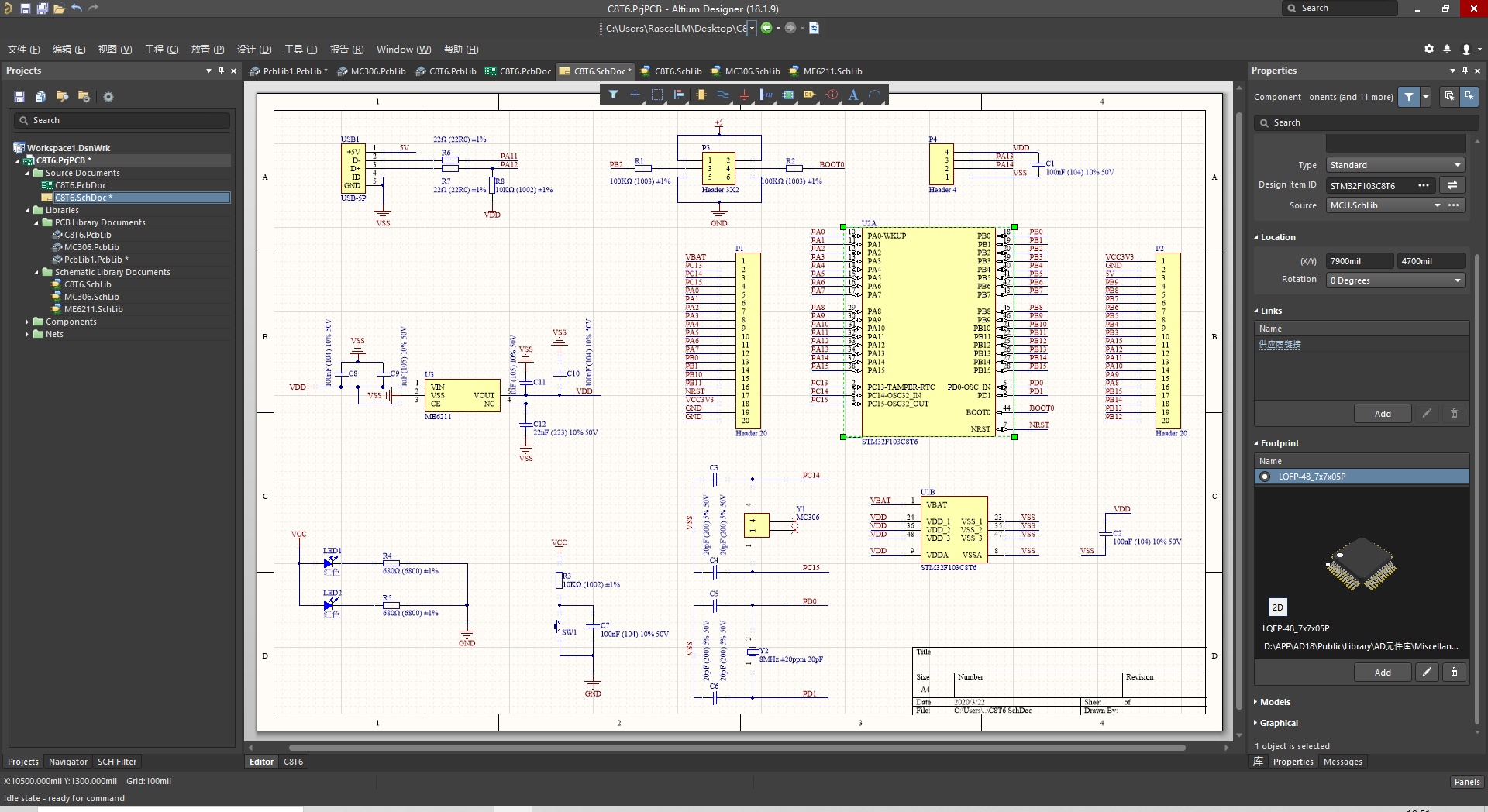

原理图库的制作和少数器件的封装步骤如上所述,经过一段时间对Altium Designer18软件的熟悉,STM32F103C8T6的最小系统原理图如下图所示。
在这里插入图片描述
注:原理图编辑完成之后,需要进行编译,从而排除潜在的问题,以便后期PCB的绘制。

三、总结

这段时间对Altium Designer进行了一个较为系统的学习,初步的认识到了原理图绘制的相关知识,并且对元器件的封装有了一定的了解,最后在实际的操作中,加深了对相关知识的印象。总的来说,原理图的绘制需要有极为深厚的电路知识作为基础,之后要加深电路基础理论的学习。
