tacacs+协议报文抓包示例

如果使用wireshark对tacacs+报文进行抓包，需要将tacacs+服务器的tac_plus服务监听端口设置为49，这是为tacacs+分配的默认端口，TCP 49。

此时，会将TCP 49端口的报解码为tacacs+报文。否则，看到的都是TCP交互报文。

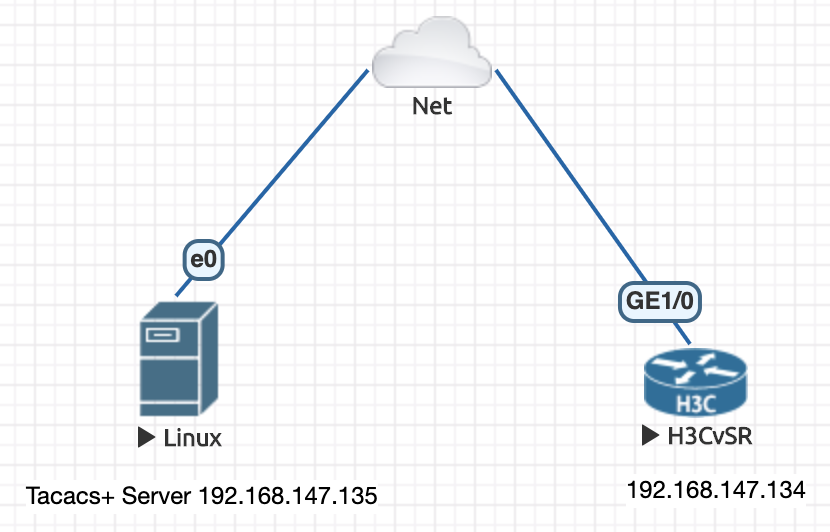

实验拓扑：

本次实验在eve-ng仿真环境中进行测试，可测试H3C，华为，Arista，Cisco设备。

图中Linux运行CentOS7系统，安装了Tacacs+守护进程，监听192.168.147.135 TCP 49端口。

在这里插入图片描述

图：实验拓扑

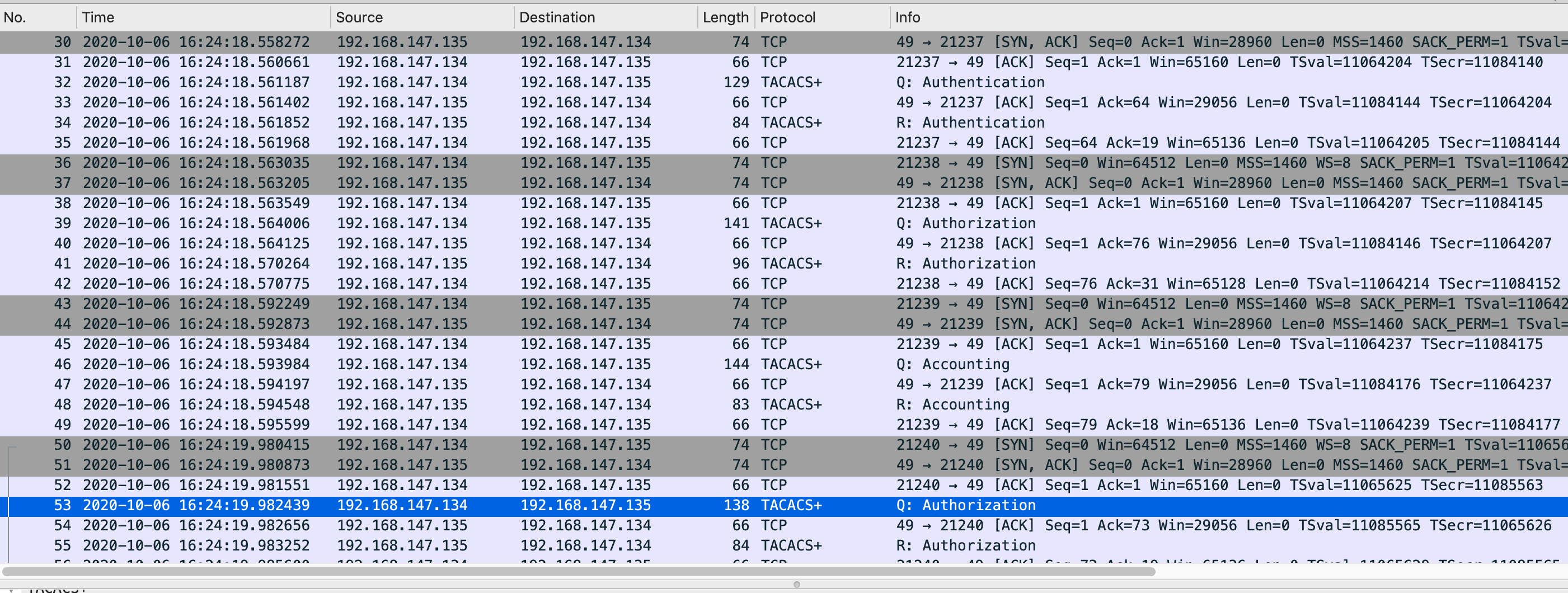

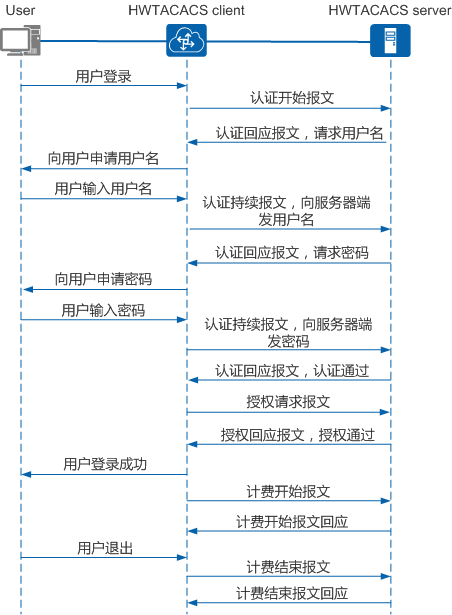

Tacacs+报文交互流程图：

在这里插入图片描述

在这里插入图片描述

图：tacacs+报文交互

注意：在wireshark中抓的tacacs+报文默认为加密报文，无法看到详细的报文内容，需要在wireshark中输入tacacs+密钥进行解密，从而可以查看报文内容。

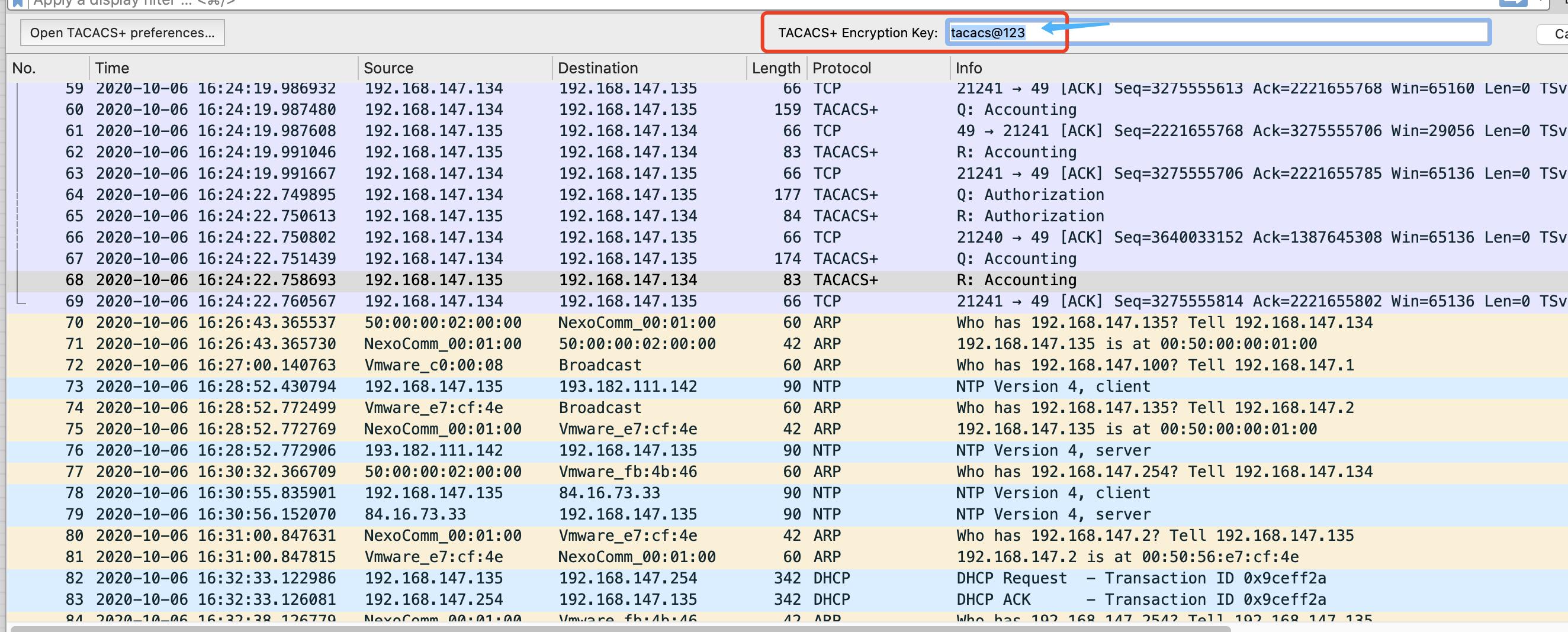

操作步骤：选择tacacs+协议报文，右键选择Protocol Preferences， 选择，TACACS+Encryption Key
在这里插入图片描述

输入Tacacs+服务器密钥即可解密报文。

在这里插入图片描述

Authentication报文抓包示例：

认证请求报文：

如下图，当用户远程登陆交换机时，交换机会将用户名，密码都发给tacacs+服务器，进行认证请求。

在这里插入图片描述

图：当发起认证后交换机发起的第一个认证报文

认证回应报文：

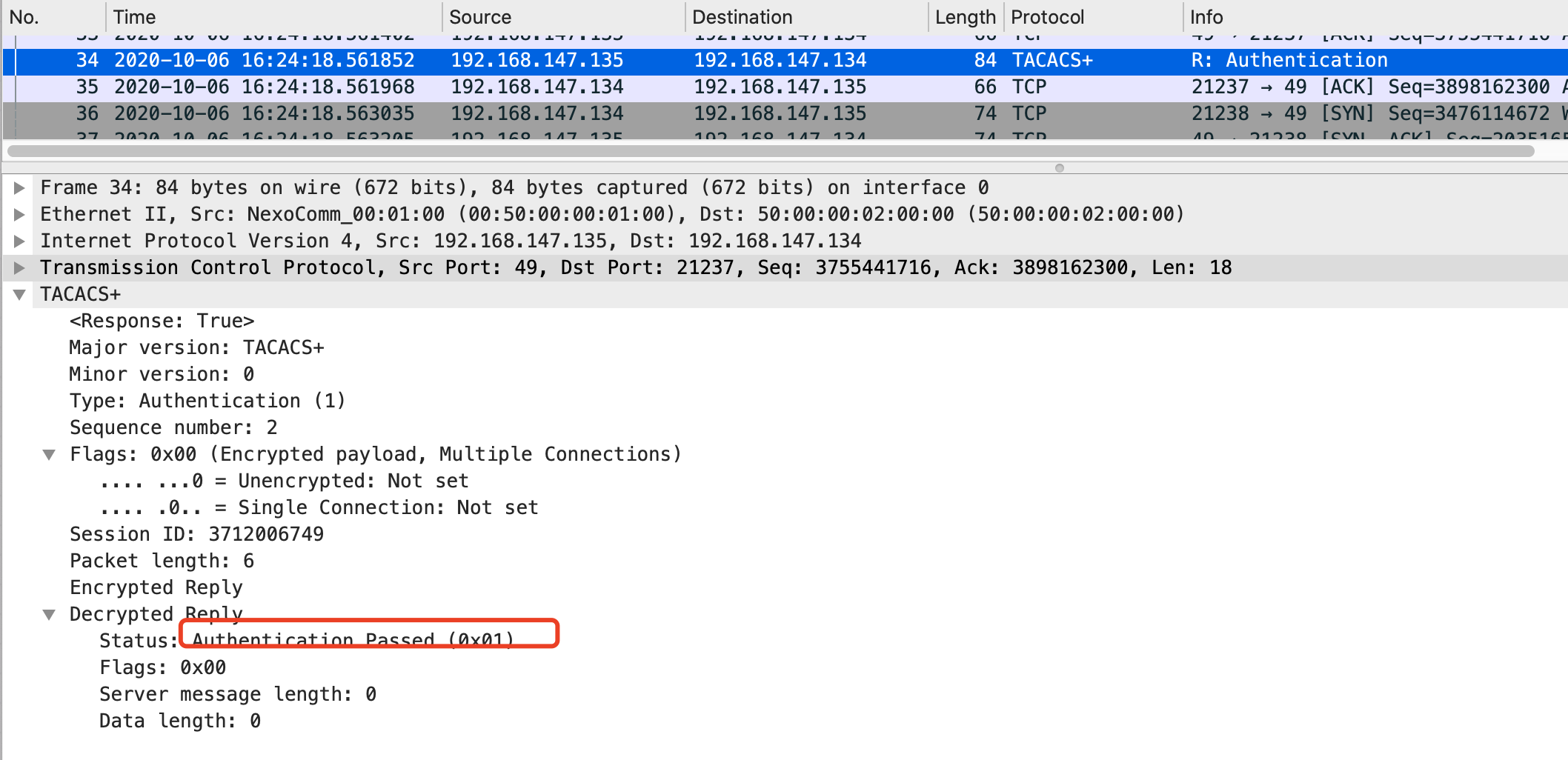

Tacacs+服务器收到交换机的认证请求报文后，如果账号密码都正确，则返回认证回应报文，里面表明认证通过。

如果账号或密码不正确，则返回认证失败报文。

在这里插入图片描述

图：tacacs+服务器给交换机回应的认证通过报文

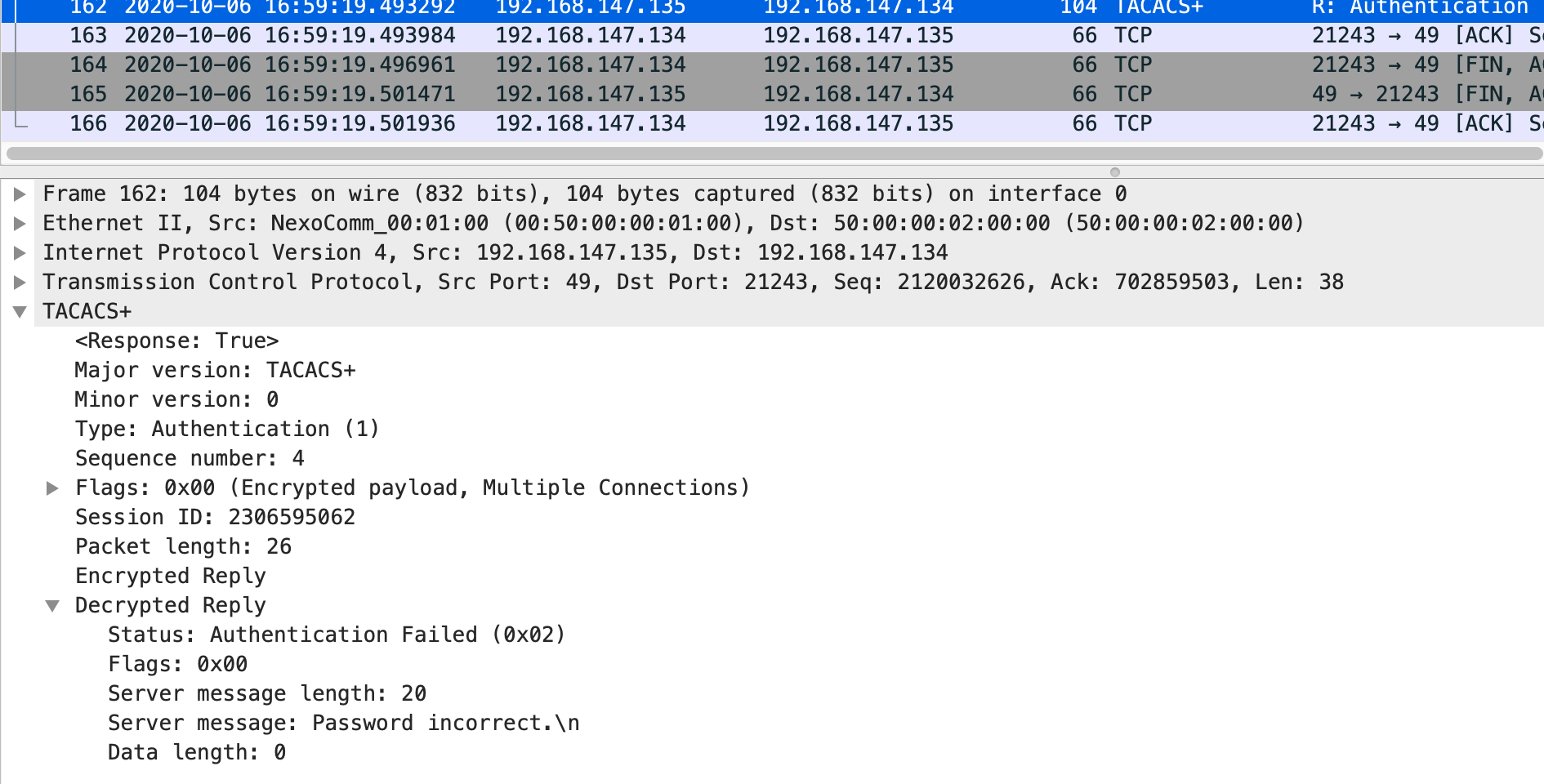

在这里插入图片描述

图：认证失败报文

Authorization报文抓包示例：

授权请求报文：

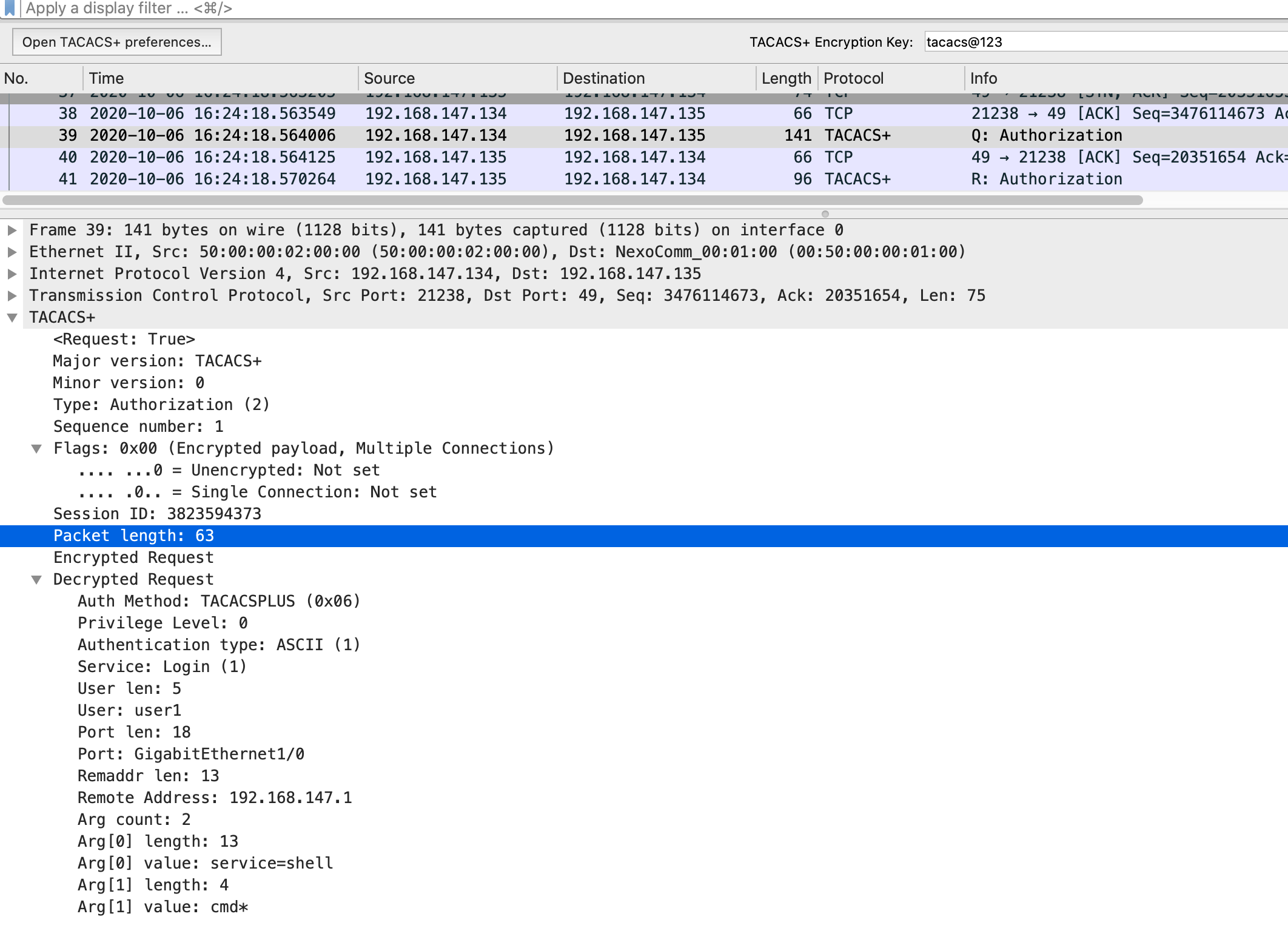

在认证成功之后，交换机会发起授权请求报文，携带service类型，需要授权的命令。
在这里插入图片描述

图：交换机发起的授权请求报文

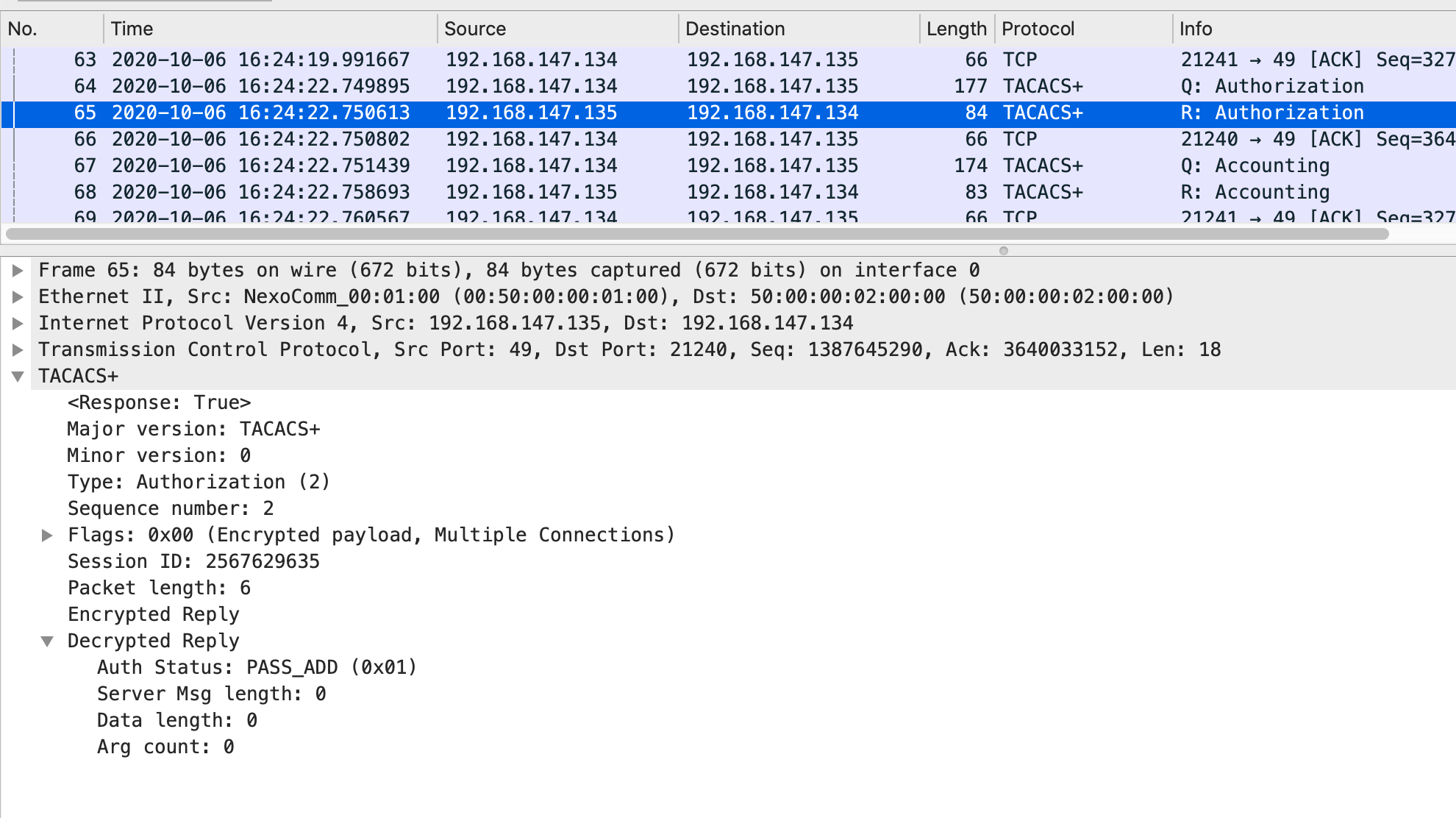

授权回应报文：

Tacacs+服务器收到授权回应请求报文后，会根据配置文件进行回应授权情况，如：p riv-lvl=15。

在这里插入图片描述

图：授权回应报文

Accounting报文抓包示例：

计费请求报文：

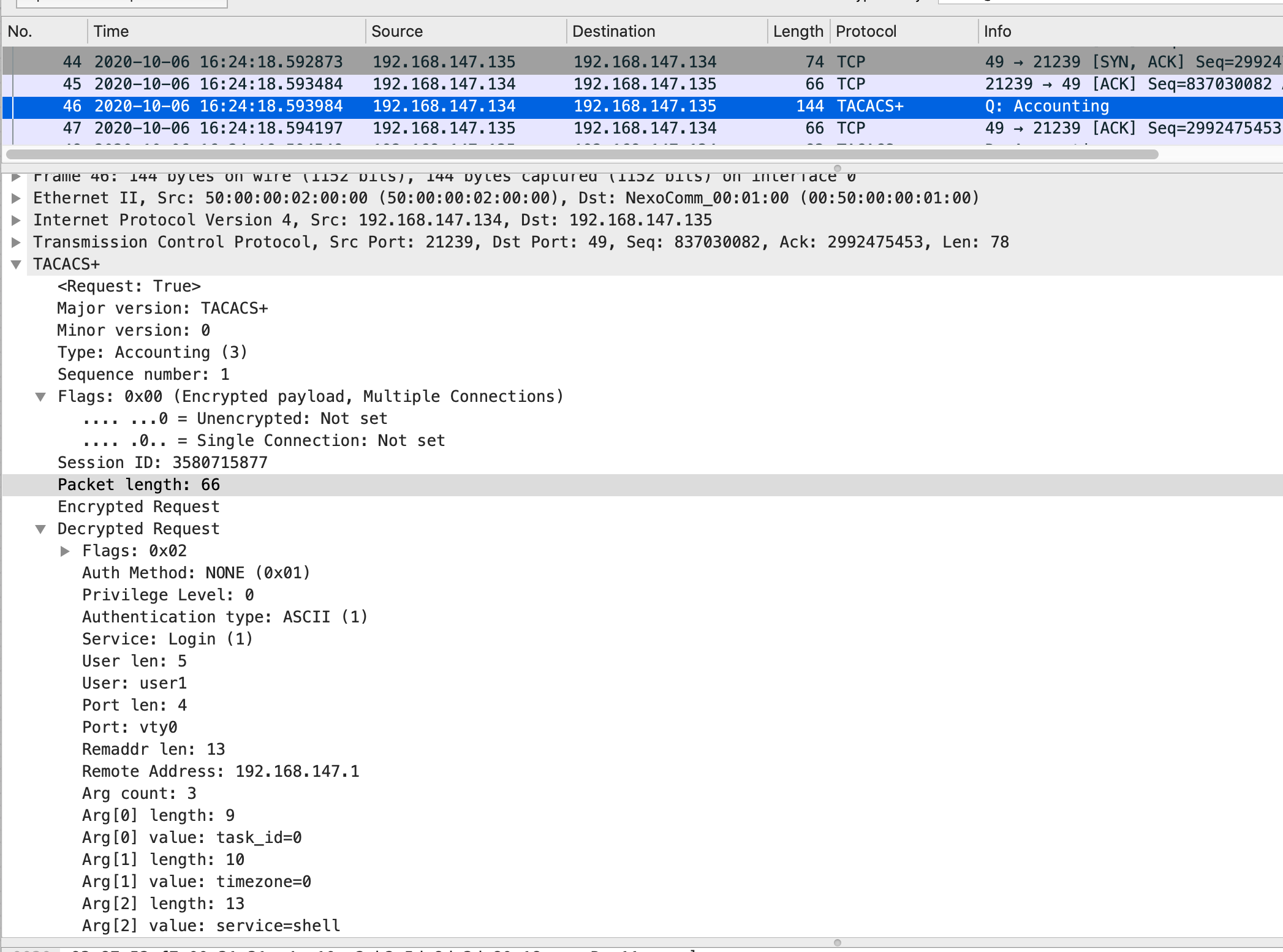

在认证和授权成功之后，交换机会发起计费请求报文。

在这里插入图片描述

图：计费请求报文

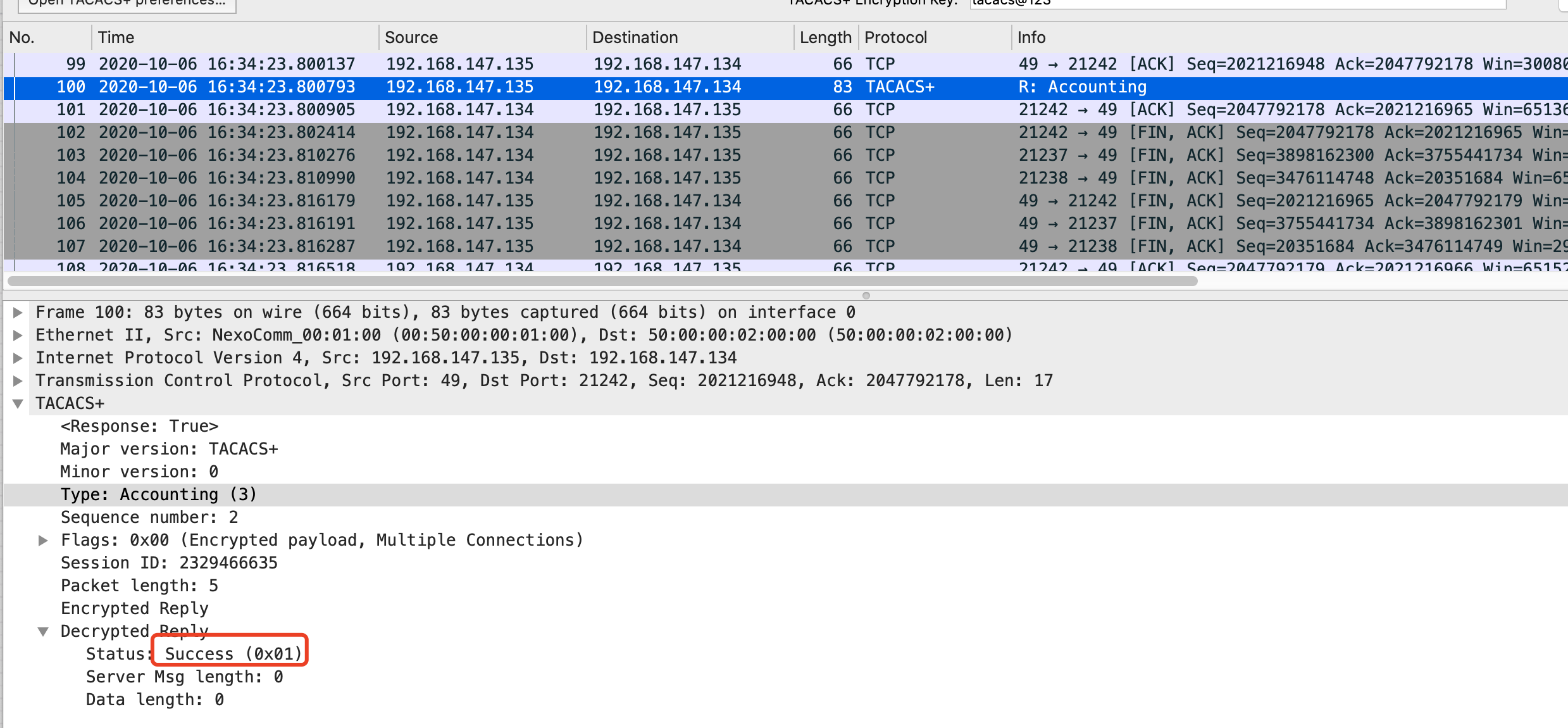

计费回应报文：

在这里插入图片描述

图：计费回应报文

输入dis ip inter bri 后的授权和计费过程抓包示例：

在认证成功之后，在交换机输入的每条命令都会进行如下四个报文交互流程。

授权请求报文：

在下图中可看到，当在交换机上输入dis ip inter bri后，交换机会向Tacacs+服务器发起授权请求报文，报文内的dis ip inter bri 会被交换机自动补全，并按空格进行分割，请求多个cmd value，从而发送个服务器进行授权请求。

在Tacacs+服务器上会根据配置文件的授权配置，匹配正则表达等进行判断是否授权。

在这里插入图片描述

图：交换机命令的授权请求报文

授权回应报文：

在这里插入图片描述

图：授权回应报文，授权通过

计费请求报文：

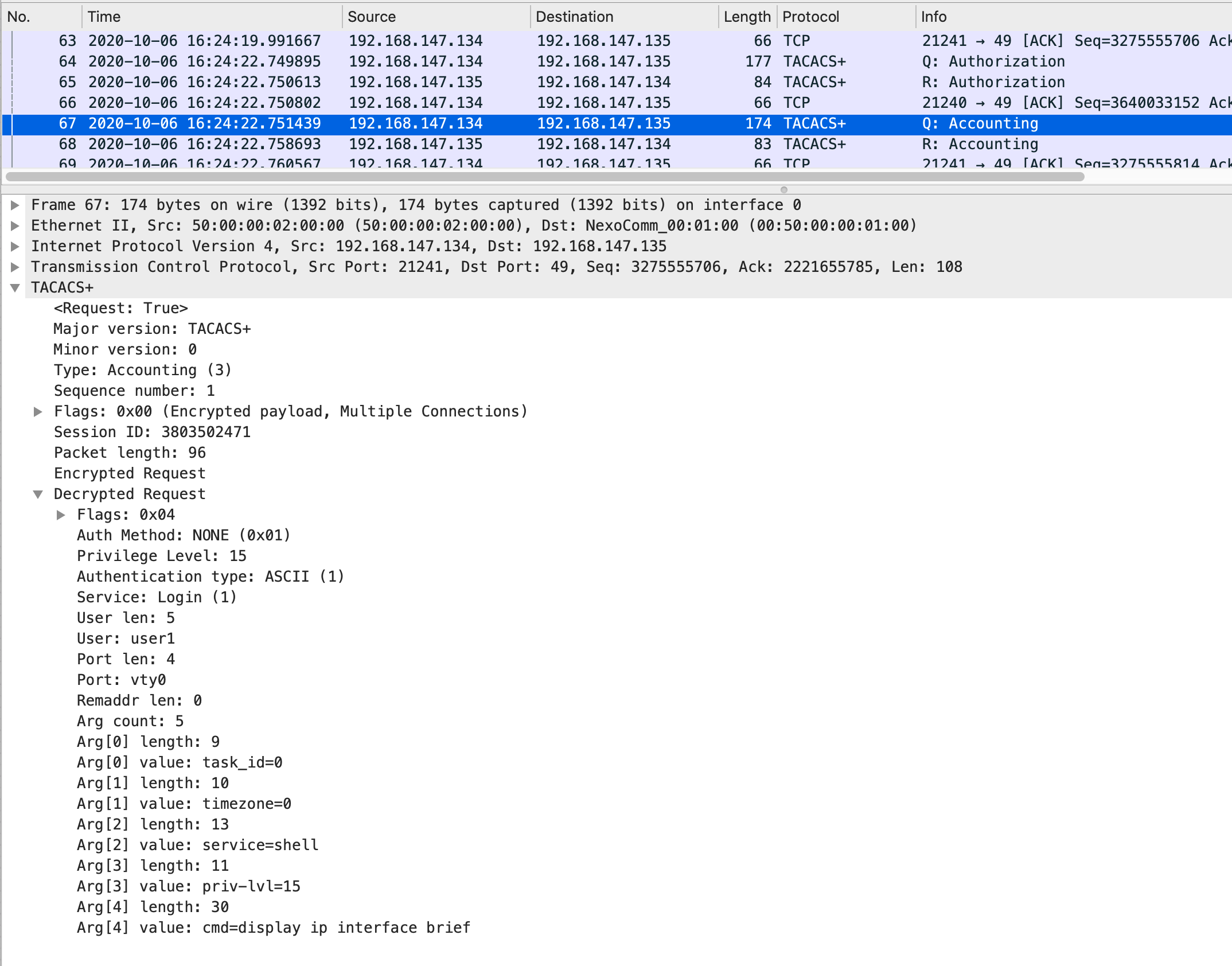

在命令被授权后，交换机如果配置了tacacs+计费，会发起计费请求报文，计费请求报文中会携带命令的相关信息，命令字符串，命令级，时区等。

在这里插入图片描述

图：交换机发起的命令计费请求报文

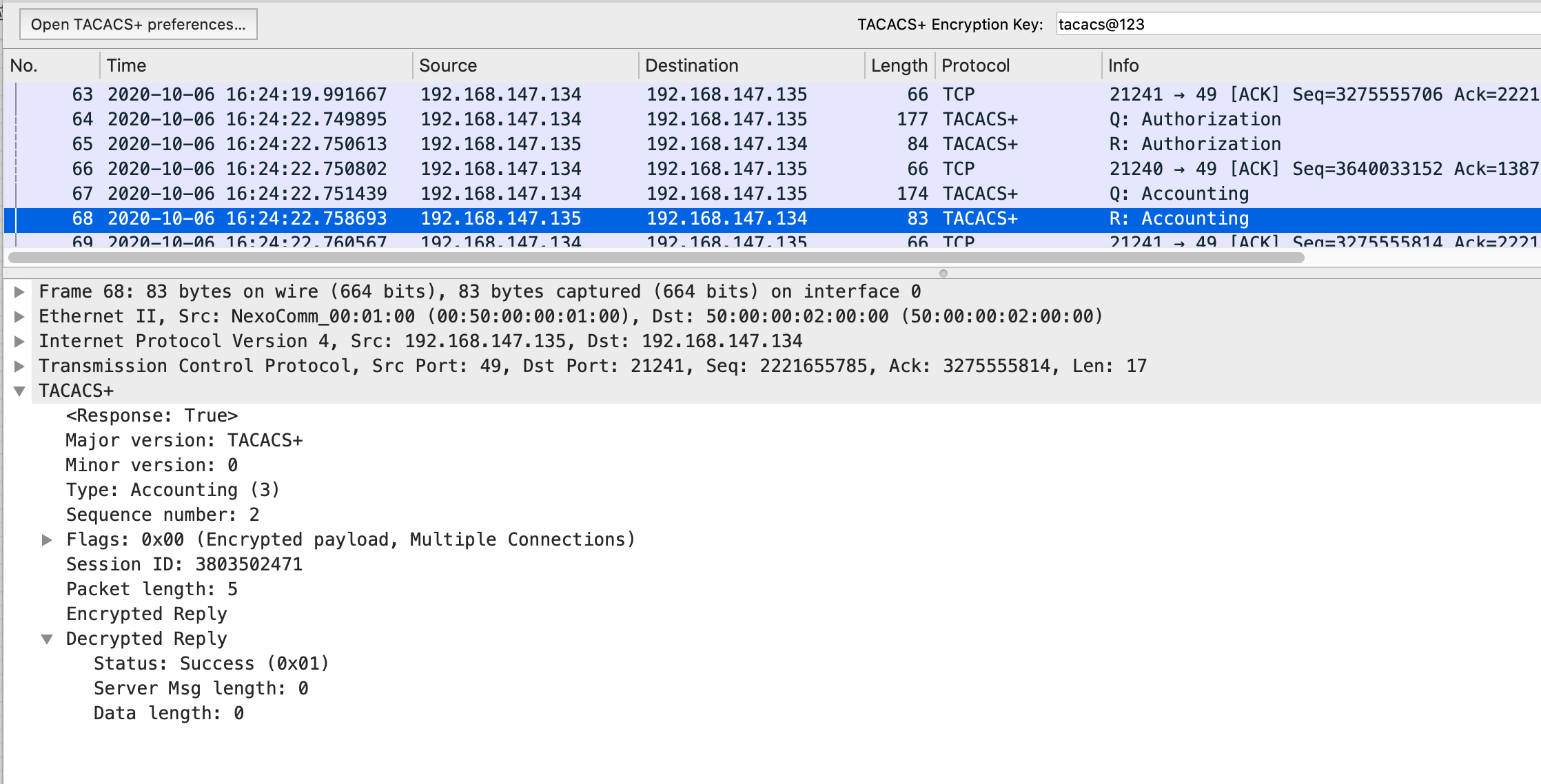

计费回应报文：

在这里插入图片描述

图：计费回应报文

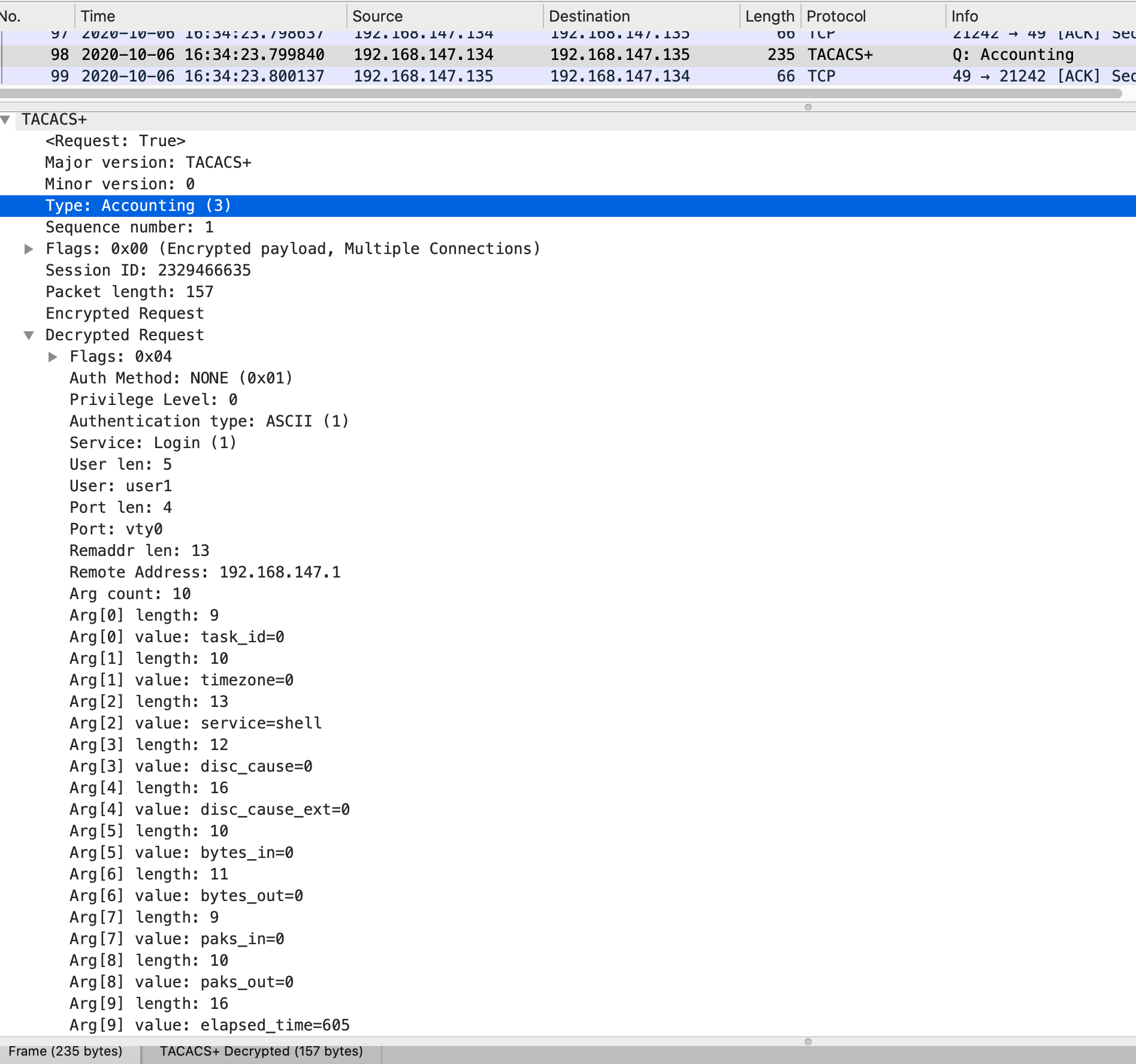

Tacacs+服务超时自动端口连接报文抓包示例：

在这里插入图片描述

图：tacacs+服务超时自动断开连接

在这里插入图片描述

图：tacacs+计费会应报文

Tacacs+服务器认证，授权，计费日志示例

Access.log：

[[email protected] ~]# more /var/log/tac_plus/a
access/         accounting/     authentication/ authorization/
[[email protected] ~]# more /var/log/tac_plus/access/access.log
2020-10-06 15:47:43 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:01:36 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:07:37 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:13:43 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 17:59:12 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 17:59:22 +0800       192.168.147.134 user    GigabitEthernet1/0      192.168.147.1   ascii login fail
ed (no such user)
2020-10-06 17:59:22 +0800       192.168.147.134 user    GigabitEthernet1/0      192.168.147.1   shell login fail
ed (no such user)
2020-10-06 17:59:22 +0800       192.168.147.134 user    GigabitEthernet1/0      192.168.147.1   shell login fail
ed (no such user)

authentication.log 认证日志示例：

[[email protected] ~]# more /var/log/tac_plus/authentication/authentication.log
2020-10-06 15:47:43 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:01:36 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:07:37 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 16:13:43 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 17:59:12 +0800       192.168.147.134 tacacsuser      GigabitEthernet1/0      192.168.147.1   ascii lo
gin succeeded
2020-10-06 17:59:22 +0800       192.168.147.134 user    GigabitEthernet1/0      192.168.147.1   ascii login fail
ed (no such user)

authorization.log 授权日志示例：

[[email protected] ~]# more /var/log/tac_plus/authorization/authorization.log
2020-10-06 15:47:48 +0800       192.168.147.134 tacacsuser      vty0            permit  system-view     <cr>
2020-10-06 16:01:45 +0800       192.168.147.134 tacacsuser      vty0            permit  display ip interface bri
ef <cr>
2020-10-06 16:06:34 +0800       192.168.147.134 tacacsuser      vty0            permit  system-view     <cr>
2020-10-06 16:06:35 +0800       192.168.147.134 tacacsuser      vty0            permit  display this <cr>
2020-10-06 16:06:37 +0800       192.168.147.134 tacacsuser      vty0            permit  display current-configur
ation <cr>
2020-10-06 16:07:19 +0800       192.168.147.134 tacacsuser      vty0            permit  hwtacacs        scheme c
as <cr>
2020-10-06 16:07:20 +0800       192.168.147.134 tacacsuser      vty0            permit  primary authentication 1
92.168.147.135 49 single-connection key simple ****** <cr>
2020-10-06 16:07:20 +0800       192.168.147.134 tacacsuser      vty0            permit  primary authorization 19
2020-10-06 16:09:15 +0800       192.168.147.134 tacacsuser      vty0            permit  display ip interface bri

accounting.log 计费日志示例：

[[email protected] ~]# more /var/log/tac_plus/accounting/accounting.log
2020-10-06 15:47:43 +0800       192.168.147.134 tacacsuser      vty0    192.168.147.1   start   task_id=0
timezone=0      service=shell
2020-10-06 15:47:48 +0800       192.168.147.134 tacacsuser      vty0            stop    task_id=0       timezone
=0      service=shell   priv-lvl=15     cmd=system-view
2020-10-06 15:49:39 +0800       192.168.147.134 tacacsuser      vty0            stop    task_id=0       timezone
2020-10-06 18:27:23 +0800       192.168.147.134 user1   vty0    192.168.147.1   start   task_id=0       timezone
=0      service=shell
2020-10-06 18:27:24 +0800       192.168.147.134 user1   vty0            stop    task_id=0       timezone=0
service=shell   priv-lvl=15     cmd=system-view
2020-10-06 18:27:27 +0800       192.168.147.134 user1   vty0            stop    task_id=0       timezone=0
service=shell   priv-lvl=15     cmd=display ip interface brief
2020-10-06 18:37:28 +0800       192.168.147.134 user1   vty0    192.168.147.1   stop    task_id=0       timezone
=0      service=shell   disc_cause=0    disc_cause_ext=0        bytes_in=0      bytes_out=0     paks_in=0
paks_out=0      elapsed_time=605
